Panduan Instalasi Inverter Surya

Panduan pemasangan inverter solar ini menyediakan referensi teknis langkah demi langkah untuk memasang inverter solar Anern, termasuk sistem off-grid, inverter solar hybrid, inverter solar MPPT, inverter solar frekuensi rendah, dan inverter paralel.

Panduan ini dirancang untuk pemasang profesional, kontraktor EPC, integrator sistem, dan tim teknis, serta mencakup persyaratan keselamatan, koneksi kabel, integrasi baterai, dan prosedur komisioning yang umum digunakan pada sistem tenaga solar perumahan dan komersial kecil.

Panduan ini berfokus pada praktik pemasangan standar untuk mendukung pengoperasian yang aman, kinerja sistem yang stabil, dan keandalan jangka panjang.

1. Persyaratan Keselamatan Sebelum Pemasangan

Sebelum memasang inverter solar apa pun, pastikan kondisi keselamatan berikut terpenuhi:

• Pemasangan harus dilakukan oleh personel yang berkualifikasi dan terlatih

• Putuskan semua sumber daya AC dan DC sebelum pemasangan atau pemeliharaan

• Ikuti kode dan peraturan kelistrikan setempat

• Jangan pernah menghubungkan kabel PV, baterai, atau AC saat inverter dalam keadaan ON

• Gunakan alat berinsulasi dan alat pelindung diri (APD) yang sesuai

• Persiapan keselamatan yang tepat mengurangi risiko sengatan listrik, kerusakan peralatan, dan kegagalan sistem.

2. Membuka Kemasan dan Pemeriksaan Awal

Setelah menerima inverter:

• Periksa kemasan luar untuk mengetahui adanya kerusakan

• Periksa casing inverter untuk mengetahui adanya cacat yang terlihat

Pastikan semua aksesori disertakan:

• Braket pemasangan dinding

• Sekrup pemasangan

• Kabel komunikasi (jika ada)

• Panduan pengguna dan dokumentasi

• Jangan pasang inverter jika ditemukan kerusakan fisik.

3. Persyaratan Lingkungan Pemasangan

Lokasi pemasangan inverter harus memenuhi kondisi berikut:

• Area dalam ruangan atau terlindung (terlindung dari hujan dan sinar matahari langsung)

• Dinding kokoh dan tidak mudah terbakar (disarankan beton atau bata)



Lingkungan dengan ventilasi yang baik

• Jarak bebas minimum: ≥ 30 cm di semua sisi

• Rentang suhu lingkungan: –10°C hingga 50°C

• Hindari area dengan kelembapan tinggi, gas korosif, atau penumpukan debu

Lingkungan pemasangan yang benar secara langsung memengaruhi masa pakai dan kinerja inverter.

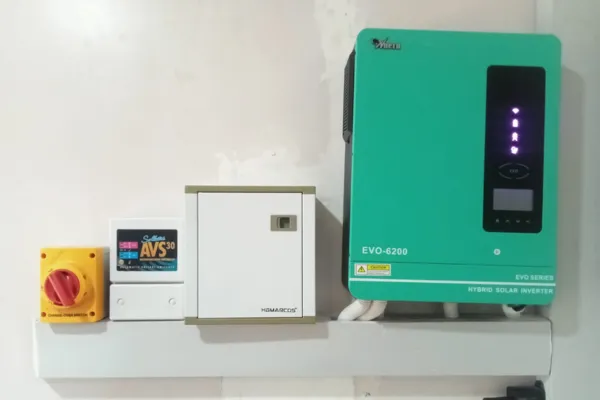

4. Memasang Inverter Surya

Untuk memasang inverter:

• Gunakan braket pemasangan dinding yang disediakan

• Bor lubang pemasangan sesuai dimensi braket

• Kencangkan braket dengan baut ekspansi

• Gantung inverter secara vertikal pada braket

• Pastikan inverter terpasang dengan kokoh dan rata

• Lepaskan penutup bawah sebelum melakukan pengkabelan listrik

• Pemasangan vertikal mendukung pembuangan panas yang baik.

5. Koneksi Grounding (Pembumian)

Pembumian yang benar wajib dilakukan untuk keselamatan dan perlindungan lonjakan tegangan.

• Hubungkan terminal pembumian inverter ke pembumian bumi yang andal

• Gunakan ukuran kabel pembumian sesuai standar kelistrikan setempat

• Pastikan resistansi pembumian rendah

Pembumian yang salah dapat menyebabkan sengatan listrik atau kerusakan peralatan.

6. Pengkabelan Input AC dan Output AC

Saat menghubungkan pengkabelan AC:

Pasang pemutus sirkuit AC eksternal antara jaringan listrik dan inverter

Pastikan polaritas pengkabelan sudah benar:

• L (Line): Cokelat atau Hitam

• N (Netral): Biru

• PE (Bumi): Hijau/Kuning

• Jangan mencampurkan terminal input AC dan output AC

• Pilih ukuran kabel berdasarkan daya nominal inverter

• Kencangkan semua sekrup terminal dengan aman

Pengkabelan AC yang tidak tepat dapat menyebabkan kerusakan inverter atau pemutusan proteksi.

Lihat Diagram Pengkabelan Inverter Surya Lengkap

7. Koneksi PV (Panel Surya)

Untuk pengkabelan input fotovoltaik:

• Pasang pemutus sirkuit DC antara susunan PV dan inverter

• Verifikasi tegangan rangkaian terbuka PV tidak melebihi rating maksimum inverter

Hubungkan:

• PV+ → terminal PV+

• PV− → terminal PV−

• Gunakan kabel DC dengan rating yang sesuai dan alat berinsulasi

• Selesaikan pengkabelan PV sebelum menyalakan inverter

Selalu periksa ulang polaritas PV untuk menghindari kerusakan inverter.

8. Koneksi Baterai

8.1 Koneksi Baterai Lead-Acid

• Pastikan tegangan baterai sesuai dengan spesifikasi inverter

• Pasang pemutus arus DC atau sekring antara baterai dan inverter

• Hubungkan BAT+ dan BAT− dengan benar

• Kapasitas baterai yang disarankan: ≥ 200Ah untuk pengoperasian sistem yang stabil

8.2 Koneksi Baterai Lithium

• Pastikan kompatibilitas protokol baterai lithium

• Hubungkan kabel daya baterai terlebih dahulu

• Hubungkan kabel komunikasi BMS (RS485 atau CAN)

• Pilih jenis baterai di pengaturan inverter sebelum memulai

• Konfigurasi baterai yang benar memastikan pengisian daya dan perlindungan yang akurat.

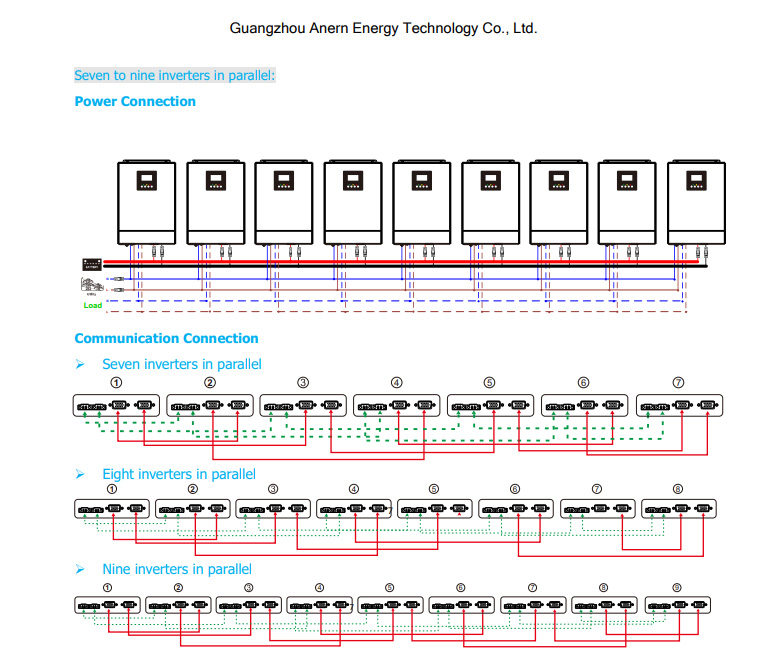

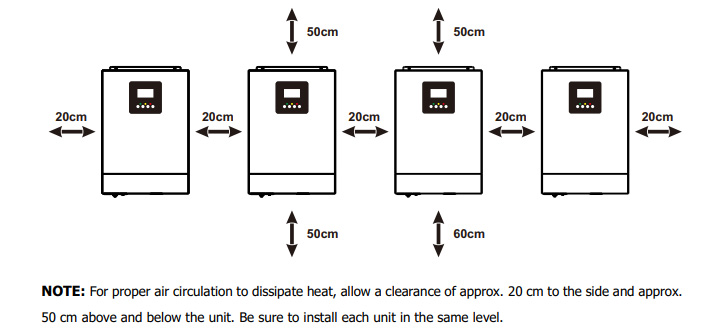

9. Pemasangan Inverter Paralel (Jika Berlaku)

Untuk sistem paralel:

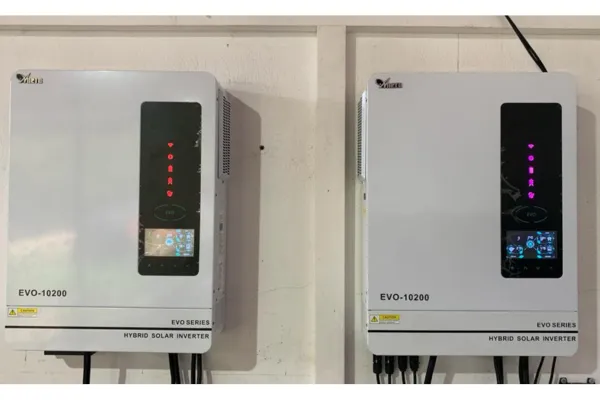

• Gunakan model inverter yang identik

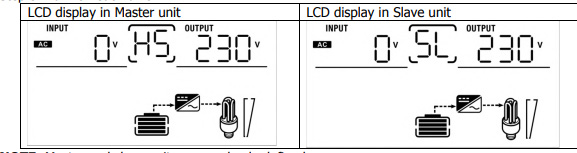

• Ikuti aturan konfigurasi master–slave

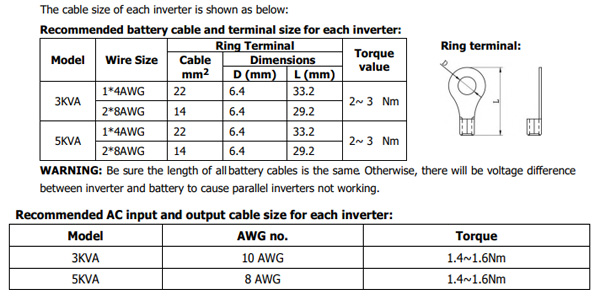

• Pastikan kabel baterai sama panjang

• Sambungkan kabel komunikasi paralel dengan benar

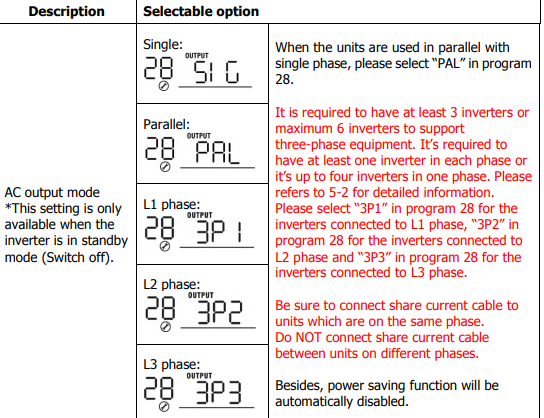

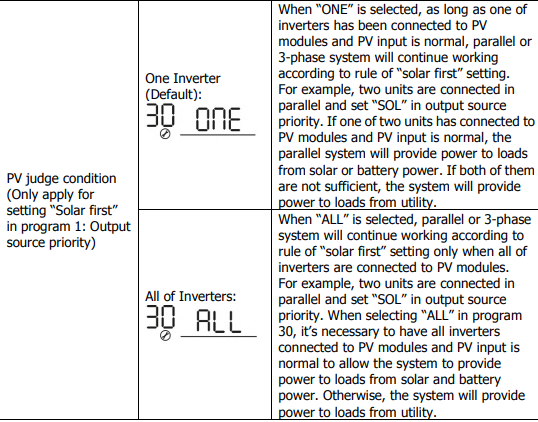

• Konfigurasikan parameter paralel sebelum menyalakan daya

• Instalasi inverter paralel harus mengikuti spesifikasi pabrikan secara ketat.

10. Pengaturan Komunikasi dan Pemantauan (Opsional)

Jika didukung:

• Pasang modul komunikasi Wi-Fi atau GPRS

• Koneksi kabel komunikasi yang aman

• Konfigurasikan pemantauan sistem melalui APP seluler atau platform web

• Pemantauan memungkinkan status sistem dan deteksi gangguan secara real-time.

11. Inspeksi Akhir Sebelum Menyalakan Daya

Sebelum menyalakan inverter, pastikan:

• Semua koneksi kabel aman

• Pembumian telah selesai

• Pemutus sirkuit AC dan DC dalam posisi OFF

• Tutup bawah telah dipasang kembali dengan benar

12. Urutan Menyalakan Daya

Ikuti urutan penyalaan yang benar:

• Nyalakan pemutus rangkaian baterai

• Nyalakan sakelar daya inverter

• Nyalakan pemutus rangkaian PV

• Nyalakan pemutus rangkaian input AC

• Periksa tampilan LCD dan status sistem

Urutan penyalaan yang salah dapat memicu proteksi sistem.

13. Catatan Pengoperasian dan Pemeliharaan

• Jaga kebersihan bukaan ventilasi

• Periksa kabel dan terminal secara berkala

• Jangan membebani inverter secara berlebihan

• Untuk penghentian jangka panjang, lepaskan PV, baterai, dan daya AC

• Pemeriksaan rutin meningkatkan keandalan dan masa pakai sistem.
