Anern memiliki pengalaman 17 tahun di bidang pencahayaan tenaga surya dan manufaktur produk tenaga surya. Anern berkantor pusat di Guangzhou. Dengan basis produksi seluas 30.000 meter persegi, perusahaan kami memiliki tim R&D lebih dari 100 orang.
Sistem baterai lithium tenaga surya Anern adalah solusi penyimpanan energi canggih yang dirancang untuk aplikasi tenaga surya residensial, komersial, dan industri. Sistem ini direkayasa untuk bekerja secara mulus dengan inverter surya dan sistem manajemen energi, menyediakan penyimpanan daya yang stabil, perlindungan BMS yang cerdas, dan masa pakai yang panjang.
Panduan pemasangan ini menjelaskan di mana, bagaimana, dan oleh siapa baterai lithium Anern harus dipasang untuk memastikan:
Keselamatan listrik
Kinerja sistem yang optimal
Kepatuhan terhadap persyaratan garansi dan regulasi
Penting: Panduan ini ditujukan hanya untuk pemasang profesional. Pengguna akhir tidak boleh mencoba melakukan pemasangan tanpa dukungan teknis bersertifikat.
Semua pemasangan baterai lithium tenaga surya Anern harus dilakukan oleh profesional yang berkualifikasi, termasuk:
Teknisi listrik bersertifikat
Pemasang PV surya berlisensi
Integrator sistem ESS terlatih
Pemasangan profesional memastikan:
Pengkabelan dan polaritas listrik yang benar
Komunikasi inverter–baterai yang tepat
Kepatuhan terhadap kode kelistrikan setempat
Perlindungan garansi produk
Memilih lingkungan pemasangan yang tepat sangat penting untuk keselamatan, kinerja, dan masa pakai baterai.
Pemasangan di dalam ruangan sangat disarankan
Area yang kering, bersih, dan berventilasi baik
Bebas dari gas korosif, bahan mudah terbakar, atau uap kimia
Hindari sinar matahari langsung dan sumber panas
Jarak bebas minimum: ≥ 30 cm di semua sisi
Pastikan aliran udara tidak terhalang untuk pendinginan dan akses pemeliharaan
| Parameter | Persyaratan |
| Suhu Pengosongan | -20°C hingga 60°C |
| Suhu Pengisian | 0°C hingga 55°C |
| Suhu Penyimpanan | -20°C hingga 45°C |
| Kelembapan Relatif | ≤ 90% (tanpa kondensasi) |
Sebelum pemasangan, pastikan semua prosedur keselamatan diikuti.
Sarung tangan listrik berinsulasi
Sepatu keselamatan
Kacamata pelindung
Putuskan semua sumber daya sebelum melakukan pengkabelan
Gunakan hanya alat yang berinsulasi
Jangan pernah menghubung-singkatkan terminal baterai
Selalu hubungkan pembumian terlebih dahulu

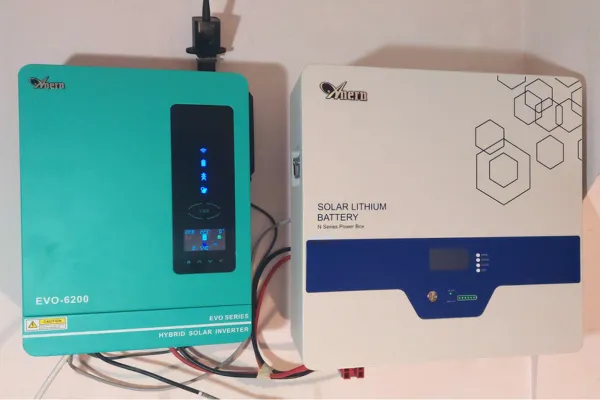

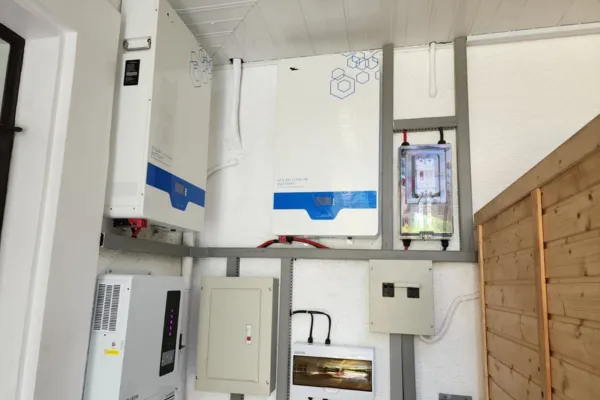

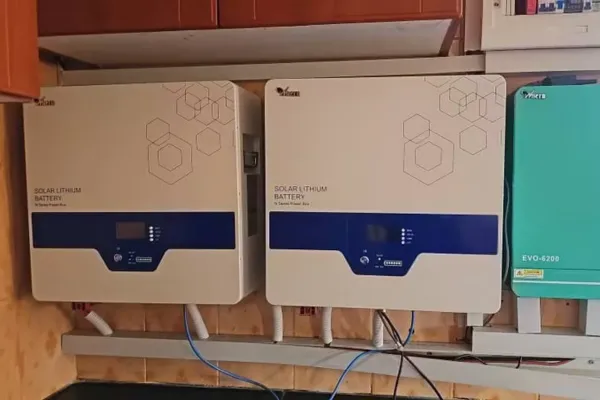

Model yang Berlaku: Seri Nplus / Seri Npro
Pilihan Tegangan: 24V / 48V / 51.2V
Langkah Pemasangan:
1. Pasang braket pemasangan dengan aman ke dinding yang menahan beban
2. Gantung unit baterai ke braket
3. Kunci baterai pada tempatnya untuk mencegah pergerakan
4. Hubungkan pembumian pelindung
Direkomendasikan Untuk: Sistem solar perumahan dan instalasi komersial kecil.
Sistem yang Berlaku: Sistem baterai lithium 48V 300Ah
Langkah Pemasangan:
1. Letakkan baterai di atas permukaan yang rata, kokoh, dan bebas getaran
2. Pastikan stabilitas anti-kemiringan
3. Pertahankan jarak ventilasi yang memadai
Direkomendasikan Untuk: Sistem penyimpanan energi berukuran sedang.
Sistem yang Berlaku:

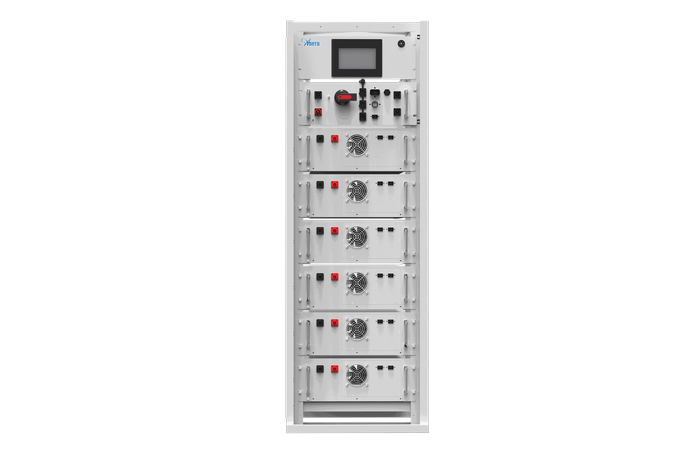

Seri AN-ESS – 60kWh / 114kWh / 215kWh
Langkah Pemasangan:
1. Kencangkan rak baterai dengan kuat ke lantai
2. Pasang modul baterai dari bawah ke atas
3. Hubungkan kotak tegangan tinggi dan sistem BMS
4. Hubungkan ke PCS atau inverter yang kompatibel
Direkomendasikan Untuk: proyek ESS komersial & industri.
Pengkabelan yang benar sangat penting untuk stabilitas dan keamanan sistem.
Verifikasi polaritas DC yang benar sebelum menghubungkan
Pasang pemutus atau sekring DC sesuai kebutuhan
Gunakan ukuran kabel yang direkomendasikan oleh spesifikasi teknis Anern
Hubungkan kabel komunikasi BMS
Protokol yang didukung: CAN / RS485
Pastikan komunikasi stabil antara baterai dan inverter
Setelah pengkabelan, konfigurasikan inverter dengan benar.
Pilih Baterai Lithium sebagai jenis baterai
Atur tegangan pengisian dan tegangan cut-off
Konfigurasikan batas arus sesuai spesifikasi baterai
Konfirmasi status komunikasi inverter–baterai
Parameter inverter yang salah dapat menyebabkan alarm baterai, mengurangi masa pakai, atau mematikan sistem.
Ikuti urutan ini secara ketat untuk menghindari kerusakan sistem:
1. Pastikan semua beban dalam keadaan OFF
2. Nyalakan Pemutus Baterai (Battery Breaker)
3. Nyalakan Power Inverter
4. Hubungkan input PV / Grid
5. Nyalakan beban secara bertahap
Sebelum penyerahan sistem, pastikan hal-hal berikut:
l Baterai terpasang dengan aman
l Pentanahan terhubung dengan benar
l Tidak ada alarm atau kode kesalahan
l Pendinginan dan ventilasi tidak terhalang
l Status komunikasi (online)
Pemasangan yang tidak tepat, pengoperasian tanpa izin, atau kegagalan mengikuti panduan ini dapat mengakibatkan:
Kerusakan sistem
Risiko keselamatan kelistrikan
Pembatalan garansi
Untuk perlindungan garansi dan keandalan sistem jangka panjang, selalu ikuti pedoman pemasangan resmi Anern atau hubungi dukungan teknis resmi. Periksa panduan perawatan baterai lithium solar.
.webp)
.webp)
.webp)
Baterai lithium solar Anern dirancang terutama untuk pemasangan di dalam ruangan. Pemasangan di luar ruangan tidak disarankan kecuali menggunakan enclosure tahan cuaca bersertifikat dan semua persyaratan lingkungan (suhu, kelembapan, ventilasi) terpenuhi secara ketat. Paparan langsung terhadap sinar matahari, hujan, atau suhu ekstrem dapat mengurangi masa pakai baterai dan membatalkan garansi.
Pemasangan harus dilakukan hanya oleh tenaga profesional yang berkualifikasi, seperti teknisi listrik berlisensi atau pemasang panel surya bersertifikat. Pemasangan tanpa izin oleh personel yang tidak terlatih dapat menyebabkan bahaya keselamatan, kegagalan sistem, atau pembatalan garansi.
Diperlukan jarak bebas minimal 30 cm di semua sisi untuk memastikan ventilasi, pembuangan panas, dan akses pemeliharaan yang memadai. Jarak bebas yang tidak memadai dapat menyebabkan panas berlebih atau penurunan kinerja.
Baterai lithium Anern terhubung ke inverter surya melalui:
Kabel daya DC (pastikan polaritasnya benar)
Kabel komunikasi BMS menggunakan CAN atau RS485
Setelah pengkabelan, inverter harus dikonfigurasi ke mode Baterai Lithium, dengan parameter tegangan dan arus yang benar sesuai spesifikasi teknis Anern.
Pengaturan inverter yang salah dapat mengakibatkan:
Kegagalan komunikasi baterai
Alarm sistem atau kode kesalahan
Masa pakai baterai berkurang
Sistem mati secara otomatis
Selalu ikuti nilai konfigurasi inverter yang direkomendasikan Anern.
Urutan start yang benar adalah:
Semua beban MATI
Pemutus baterai HIDUP
Inverter HIDUP
Input PV atau grid HIDUP
Beban HIDUP secara bertahap
Mengikuti urutan ini membantu mencegah kerusakan inverter atau baterai.
Ya. Baterai lithium Anern mendukung konfigurasi yang dapat diskalakan, termasuk:
Koneksi paralel untuk kapasitas yang lebih tinggi
Sistem yang dipasang di rak
Solusi ESS tegangan tinggi (seri AN-ESS)
Desain dan perluasan sistem harus ditangani oleh integrator ESS profesional.
Ya. Pemasangan yang tidak tepat, modifikasi tanpa izin, atau kegagalan mengikuti panduan pemasangan resmi dapat membatalkan garansi produk. Untuk kepatuhan garansi, selalu gunakan pemasang bersertifikat dan komponen yang disetujui.
