Panduan Instalasi Sistem Tenaga Surya

Panduan instalasi ini memberikan referensi yang komprehensif dan terstandarisasi untuk memasang Sistem Tenaga Surya Anern, termasuk sistem surya off-grid, sistem surya hybrid, sistem penyimpanan energi (ESS), pengontrol pengisian surya MPPT, dan solusi penyimpanan surya portabel. Panduan ini ditujukan untuk pemasang profesional, kontraktor EPC, distributor, dan tim dukungan teknis.

1. Apa Itu Sistem Tenaga Surya Anern?

Sistem tenaga surya Anern adalah solusi energi terintegrasi yang menggabungkan panel surya, inverter, pengontrol pengisian, dan penyimpanan baterai untuk menyediakan listrik yang stabil dan andal bagi aplikasi residensial, komersial, dan industri. Sistem ini dapat beroperasi dalam konfigurasi off-grid, hybrid, atau cadangan tergantung pada kebutuhan proyek.

2. Instruksi Keselamatan (Wajib)

• Instalasi hanya boleh dilakukan oleh personel yang berkualifikasi.

• Putuskan semua sumber daya AC dan DC sebelum instalasi atau pemeliharaan.

• Ikuti semua kode kelistrikan, standar, dan peraturan setempat.

• Jangan melakukan hubung singkat pada terminal baterai atau membalik polaritas.

• Pastikan pentanahan yang benar untuk semua komponen sistem.

3. Ikhtisar Komponen Sistem

Sistem tenaga surya Anern pada umumnya mencakup:

• Panel surya (rangkaian PV)

• Inverter surya atau inverter-charger

• Pengontrol pengisian surya MPPT (jika berlaku)

• Bank baterai (asam timbal atau litium)

• Kotak distribusi AC dan beban listrik

• Perangkat proteksi DC (pemutus sirkuit, sekering)

• Modul pemantauan atau komunikasi (opsional)

4. Persyaratan Lingkungan Pemasangan

• Pasang peralatan di lokasi yang kering, berventilasi baik, dan bebas debu.

• Hindari sinar matahari langsung, hujan, kelembapan, dan lingkungan yang korosif.

• Pertahankan jarak bebas minimal 30 cm di sekitar peralatan untuk ventilasi dan pemeliharaan.

• Suhu operasi lingkungan sekitar yang disarankan: 0°C hingga 40°C (kecuali ditentukan lain).

5. Pemasangan Mounting

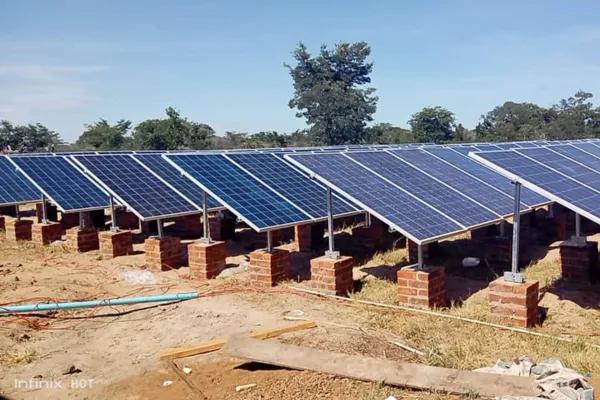

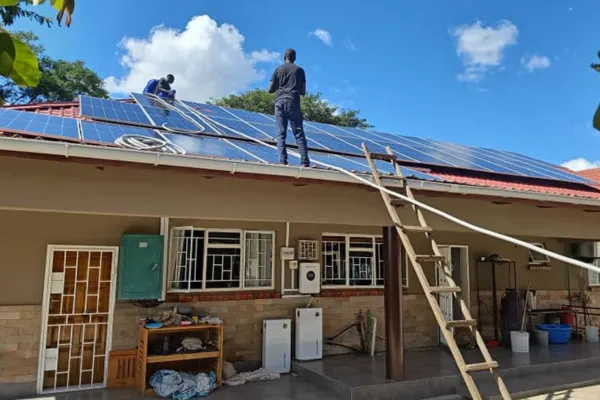

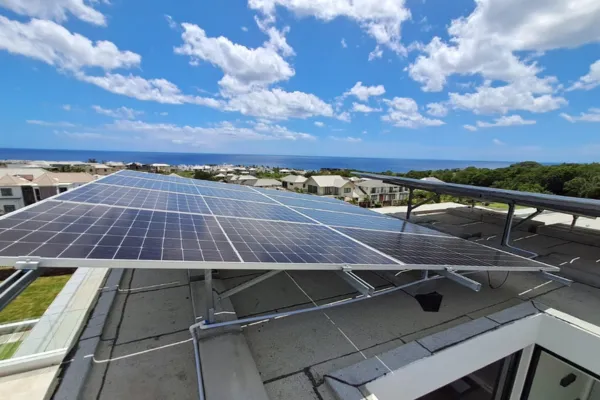

5.1 Panel Surya (Modul PV)

• Pasang panel menghadap khatulistiwa (menghadap ke selatan di belahan bumi utara, menghadap ke utara di belahan bumi selatan).

• Pastikan panel bebas dari bayangan sepanjang hari.

• Gunakan struktur mounting yang kuat dan pengencang yang tahan korosi.

5.2 Inverter & Sistem Penyimpanan Energi

• Pasang inverter atau ESS pada dinding yang kokoh dan tidak mudah terbakar atau lantai yang stabil.

• Pasang secara vertikal untuk memastikan pembuangan panas yang baik.

• Jauhkan dari sumber panas dan bahan yang mudah terbakar.

5.3 Pengendali Pengisian Surya MPPT

• Pasang dekat dengan bank baterai untuk meminimalkan jatuh tegangan.

• Pasang pada permukaan vertikal dengan aliran udara yang cukup.

6. Pengkabelan dan Koneksi Listrik

6.1 Urutan Koneksi (Kritis)

Urutan pengkabelan yang benar sangat penting:

• Hubungkan baterai ke inverter atau pengendali pengisian

• Hubungkan keluaran AC dan beban

• Hubungkan panel surya (susunan PV)

Kegagalan mengikuti urutan ini dapat menyebabkan kerusakan peralatan.

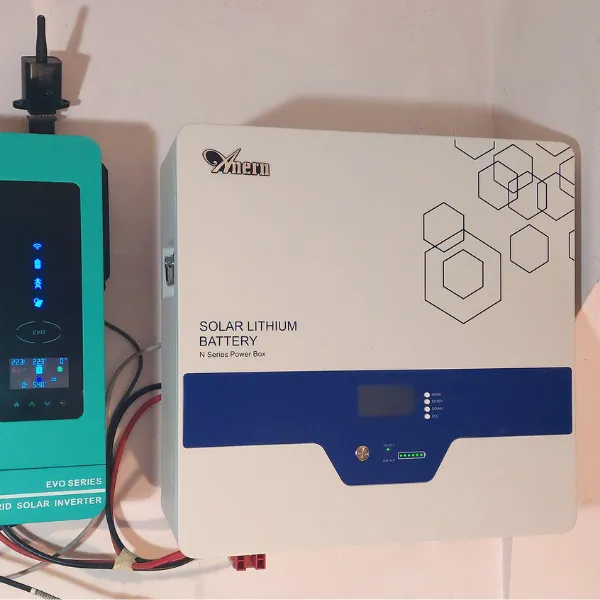

6.2 Koneksi Baterai

• Verifikasi tegangan baterai sesuai dengan persyaratan sistem.

• Pasang pemutus arus DC atau sekering antara baterai dan peralatan.

• Gunakan kabel pendek dan tebal untuk mengurangi kehilangan tegangan.

• Untuk baterai lithium, hubungkan kabel komunikasi BMS jika diperlukan.

6.3 Koneksi Panel Surya (PV)

• Pastikan tegangan rangkaian terbuka PV tidak melebihi batas sistem.

• Hubungkan panel secara seri atau paralel sesuai desain sistem.

• Pasang isolator atau pemutus DC PV untuk keamanan.

6.4 Pengkabelan AC

• Pasang pemutus AC eksternal untuk input dan output.

• Pastikan pengkabelan Live (L), Neutral (N), dan Earth (PE) sudah benar.

• Jangan sambungkan output AC langsung ke jaringan listrik kecuali sistem mendukung koneksi jaringan.

7. Pembumian dan Perlindungan

• Bumikan semua komponen sistem dengan benar.

• Gunakan perangkat perlindungan lonjakan (surge protection) jika diperlukan.

• Pastikan perlindungan arus lebih pada sisi DC dan AC.

8. Konfigurasi dan Pengaturan Sistem

• Atur tegangan sistem sesuai jenis baterai.

• Konfigurasikan jenis baterai (asam timbal atau litium).

• Sesuaikan parameter pengisian dan pengosongan.

• Atur mode operasi inverter (prioritas surya, prioritas baterai, prioritas listrik PLN, dll.).

9. Inspeksi Akhir dan Prosedur Menyalakan Daya

Sebelum menyalakan daya:

• Pastikan semua sambungan kabel aman dan benar.

• Pastikan semua pemutus arus berada pada posisi OFF.

Urutan menyalakan daya:

• Nyalakan pemutus arus baterai

• Nyalakan inverter atau pengontrol pengisian daya

• Nyalakan pemutus sirkuit PV

• Nyalakan pemutus sirkuit input AC (jika berlaku)

Periksa status sistem melalui layar LCD atau indikator.

10. Pengoperasian dan Pemeliharaan

• Bersihkan panel surya secara teratur untuk menjaga efisiensi.

• Periksa kabel, terminal, dan pemutus sirkuit secara berkala.

• Jaga bukaan ventilasi tetap tidak terhalang.

• Selama penghentian jangka panjang, putuskan daya PV, baterai, dan AC.

11. Catatan Penting

• Kinerja sistem dapat menurun selama periode mendung atau hujan yang berkepanjangan.

• Kapasitas baterai dan permintaan beban harus dicocokkan dengan tepat.

• Selalu merujuk pada manual produk spesifik untuk parameter terperinci dan pengaturan lanjutan.
