Orientasi kemiringan sangat mempengaruhi sistem penyimpanan tenaga surya

Seperti yang kita tahu, ketika memasang sistem fotovoltaik pada, orientasi panel surya antern memiliki dampak signifikan pada pembangkit listrik tenaga sistem. Mengambil belahan bumi utara sebagai contoh, modul fotovoltaik seharusnya dipasang untuk menghadap benar selatan. Arah ini memaksimalkan penerimaan energi surya. Namun, dalam aplikasi praktis, karena menciptakan kendala tata letak dan ruang yang tersedia, panel surya antern sering tidak dapat dipasang dalam orientasi yang optimal. Ini sangat umum dalam fotovoltaik hunian, di mana panel juga dapat dipasang pada atap yang menghadap ke timur dan barat.

Jadi, apa dampak memasang panel fotovoltaik yang menghadap Timur dan Barat pada pembangkit listrik?

Efek papan pendek dalam atap multiorientasi sistem penyimpanan tenaga surya

Dalam sistem inverter string tradisional, karena koneksi seri antara panel surya anorn, sistem ini sering mempengaruhi efek papan pendek ". Ketika serangkaian modul didistribusikan di beberapa orientasi, mengurangi efisiensi dalam satu set modul dapat memengaruhi pembangkit listrik seluruh string, dengan demikian memengaruhi output modul fotovoltaik pada atap dengan orientasi yang berbeda.

Namun, menghadapi beberapa orientasi rumah, kami dapat memecahkan masalah ini dengan menggunakan sistem inverter mikro. Sistem inverter mikro mengadopsi desain input level modul dan memiliki fungsi pelacakan power point maksimum independen (MPPT), yang sepenuhnya dapat menghilangkan "Efek papan pendek" dan memastikan bahwa panel eachsolar beroperasi secara independen. Bahkan ketika modul dipasang pada atap yang menghadap arah yang berbeda, keluaran setiap modul dapat dioptimalkan, memastikan bahwa pembangkit listrik modul pada atap yang berbeda tidak mempengaruhi satu sama lain dan meminimalkan kehilangan pembangkit listrik yang disebabkan oleh beberapa orientasi.

Eksperimen simulasi: pembangkit listrik sistem penyimpanan tenaga surya berbeda dengan hampir 15%

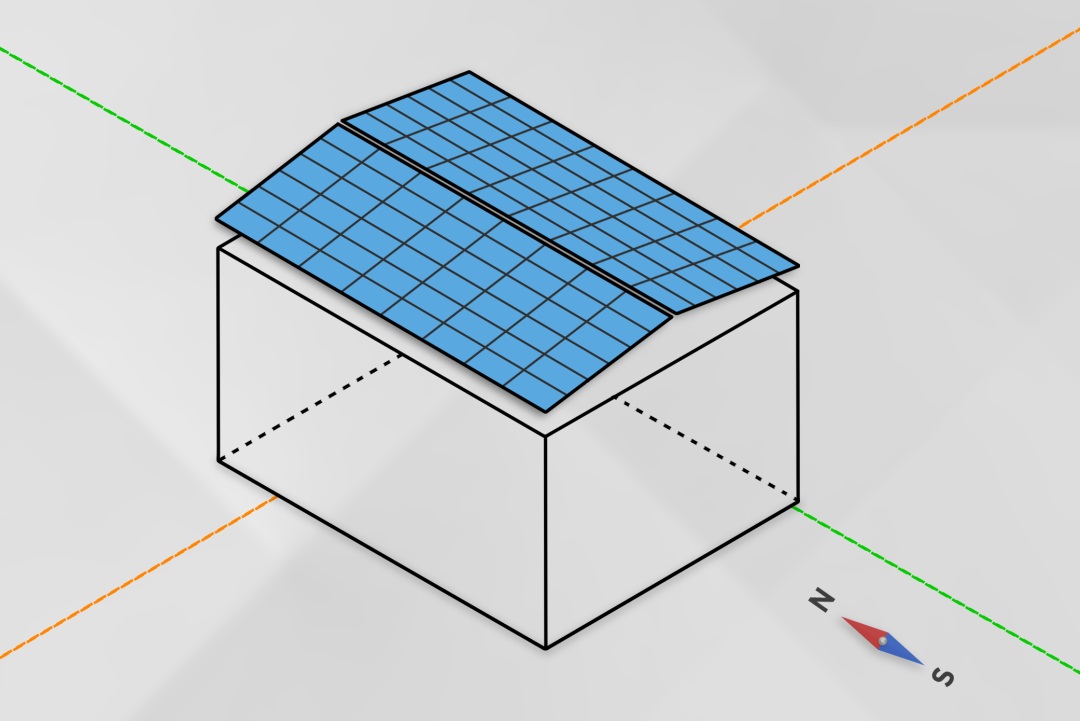

Menggunakan eksperimen simulasi PVsyst, kami melakukan studi pada sistem penyimpanan rovertopsolar di Zhejiang, Tiongkok di belahan bumi. Dalam eksperimen, kami memasang modul fotovoltaik 20 570W pada atap menghadap ke timur dan menghadap barat, dengan sudut kemiringan 15 derajat dan total kapasitas sistem 22,8kw. Eksperimen dibandingkan dengan perbedaan pembangkit listrik dalam kondisi yang sama dengan sistem inverter senar dan sistem inverter mikro menggunakan dua jenis inverter yang berbeda. Berikut adalah hasil simulasi data pembangkit listrik satu hari musim dingin:

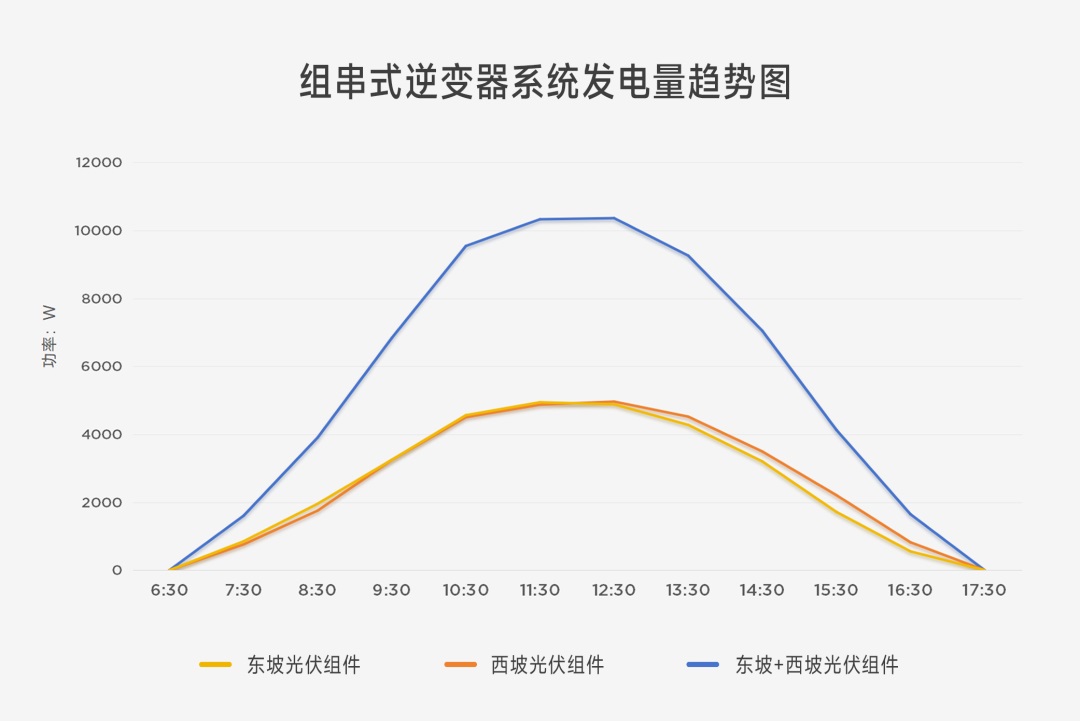

Simulasi 1

Konfigurasi sistem: 1 unit - 20kW String Inverter

Pembangkit listrik Timur: 30.19 derajat, pembangkit listrik menghadap barat: 31.14 derajat, pembangkit listrik total: 61.33 derajat. Generasi listrik melengkung untuk lereng timur dan barat hampir tumpang tindih.

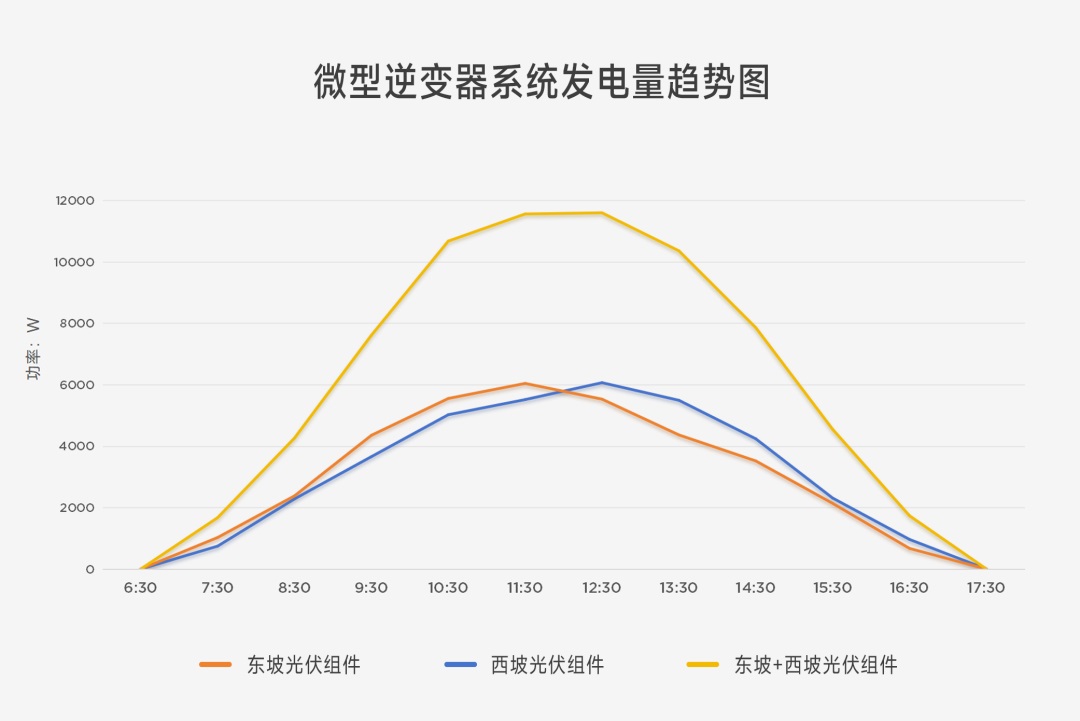

Simulasi 2

Konfigurasi sistem: 10 unit-Inverter mikro

Pembangkit listrik Timur: 35.57 derajat, pembangkit listrik menghadap barat: 36.29 derajat, pembangkit listrik total: 71.86 derajat. Dengan membandingkan kurva pembangkit listrik di lereng timur dan barat, kita dapat melihat bahwa di pagi kemiringan timur menghasilkan secara signifikan lebih banyak daya daripada kemiringan barat, sementara di siang hari kemiringan barat menghasilkan lebih banyak daya daripada kemiringan timur.

Dari hasil percobaan simulasi di atas, kami dapat melihat panel surya antern Timur dan Barat dalam sistem inverter string menghasilkan daya lebih sedikit sepanjang hari dibandingkan dengan sistem inverter mikro. Alasan utama adalah pada pagi hari, dengan matahari terbit dari timur, modul yang dihadapi Timur menerima iradiasi surya yang kuat, sementara modul dihadapi Barat menerima iradiasi matahari yang lebih lemah. Dalam sistem inverter string, karena "Efek papan pendek", pembangkit listrik modul yang dihadapi timur terbatas oleh pengarsipan yang diterima oleh modul menghadap ke barat, dan sebaliknya di malam hari. Oleh karena itu, pembangkit listrik modul Timur dan menghadap barat selalu konsisten; Sebaliknya, dalam sistem inverter mikro dengan fungsi MPPT level modul, setiap modul beroperasi secara independen. Di pagi hari, modul yang dihadapi Timur menerima lebih banyak iradiasi surya dan menghasilkan lebih banyak daya daripada menghadap baratModul, saat di siang hari, modul menghadap barat menghasilkan lebih banyak daya daripada modul yang dihadapi Timur. Setiap modul selalu berjalan secara independen dan output pada titik daya optimal.

Singkatnya, dari data perhitungan, dalam percobaan ini, sistem inverter string yang dihasilkan daya 10.53 derajat lebih sedikit dibandingkan dengan sistem micro-inverter, dengan perbedaan 14.7%. Yang 22,8kwSistem penyimpanan tenaga suryaTidak mencakup hilangnya pembangkit daya harian 10 derajat karena orientasi timur barat. Jika diperpanjang selama satu tahun, kerugian pembangkit listrik adalah sekitar 3800 derajat, yang akan sangat berdampak pada pembangkit listrik dan pendapatan sistem.
